Leshan 源码分析

简介

Leshan是iot.eclipse.org推出的辅助实现LwM2M的开源工具库集合。以Java实现，使用EDL1.0(BSD)和EPL1.0的License。目前（2018/11）Leshan的实现是基于LwM2M 1.0.2的。

介绍：https://www.eclipse.org/leshan/
源码：https://github.com/eclipse/leshan

iot.eclipse.org下其他相关项目：

编译与运行

下载源码：

#using ssh
git clone [email protected]:eclipse/leshan.git

or

#using https
git clone https://github.com/eclipse/leshan.git

编译（需安装maven，使用Ubuntu 18.04和OpenJDK 10）：

#install maven
sudo apt install maven
#compile
mvn clean install

注：使用openjdk-8-jdk编译时如遇到surefire报错，可以参考stackoverflow，要解决此问题，可以拷贝此settings.xml到**~/.m2/**。如该目录下已有settings.xml文件，则需要自行合并文件内容。

运行Server：

java -jar leshan-server-demo/target/leshan-server-demo-*-SNAPSHOT-jar-with-dependencies.jar

此时可以通过http://localhost:8080访问Server控制界面。

运行Bootstrap Server：

java -jar leshan-bsserver-demo/target/leshan-bsserver-demo-*-SNAPSHOT-jar-with-dependencies.jar

本机运行Client：

java -jar leshan-client-demo/target/leshan-client-demo-*-SNAPSHOT-jar-with-dependencies.jar

在网络中其他机器上运行Client：

java -jar leshan-client-demo-*-SNAPSHOT-jar-with-dependencies.jar -u xxx.xxx.xxx.xxx:5683

在网络中其他机器上运行Client时需要注意：

  • jar路径和名称需正确
  • xxx.xxx.xxx.xxx需替换成正确ip
  • 5683是服务端默认端口，需保持正确

源码树分析

  • leshan-all：目录下所有工程的编译 / 打包配置，依赖于 leshan-client-cf 和 leshan-server-cf
  • leshan-bsserver-demo：bootstrap server demo，不可直接用于生产环境，仅供参考
  • leshan-client-cf：客户端cf接口，依赖 leshan-core-cf / leshan-client-core 以及 californium 相关
  • leshan-client-core：leshan client对象，依赖于 leshan-core
  • leshan-client-demo：client demo，不可直接用于生产环境，仅供参考
  • leshan-core：leshan基本数据结构及接口
  • leshan-core-cf：leshan中针对californium的抽象，依赖于 leshan-core 及 californium 相关
  • leshan-integration-tests：集成测试
  • leshan-server-cf：服务端cf接口，依赖 leshan-core-cf / leshan-server-core 以及 californium 相关
  • leshan-server-cluster：集群实现
  • leshan-server-core：leshan server对象，依赖于 leshan-core
  • leshan-server-demo：server demo，不可直接用于生产环境，仅供参考

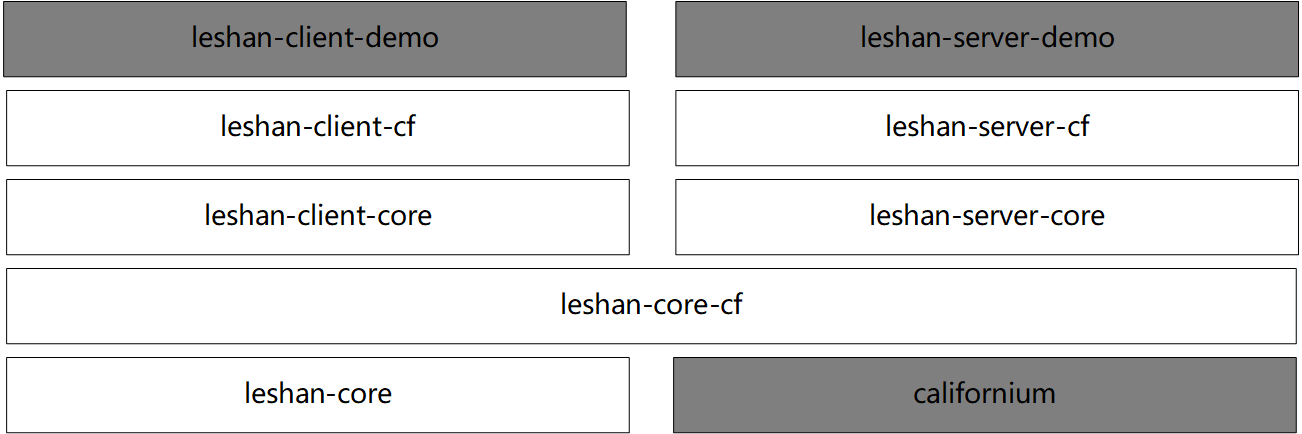

从依赖关系分析，可参考下图： 源码树

leshan-client-demo 和 leshan-server-demo 属于demo性质，可以参考，但不能直接使用于生产环境。
californium 是CoAP底层框架，也无需深入研究，只需要了解其接口。
要实现自己的server / client，需要基于 leshan-server-cf 和 leshan-client-cf 实现。
初步的说明在Getting-started。Client另一种实现方式是基于Wakaama。

注：cf 即是californium framework的简写。

源码初步分析

leshan-core

leshan-core是leshan的基础核心，包括：

  • src/main/resources/models：LwM2M协议定义的各种profile
  • org.eclipse.leshan，leshan基础类，可以认为是一些POJO和常量定义
  • org.eclipse.leshan.core，核心数据结构，包括各种基础工具类
  • org.eclipse.leshan.json，Json相关数据结构及工具类
  • org.eclipse.leshan.tlv，TLV指的是Type-Length-Value，这是TLV容器定义及编解码库
  • org.eclipse.leshan.util，各种基础工具类库，包含：
    • Base64
    • Hex
    • ThreadFactory
    • RandomString + String
    • Security / Credential
    • Validate简化验证判断写法

leshan-core-cf

org.eclipse.leshan.core.californium，实现了leshan在CoAP之上的抽象定义。

leshan-server-core

org.eclipse.leshan.server，实现了leshan的Server对象。

LwM2MServer提供了以下接口：

  • start / stop / destroy
  • send接口是泛型接口，有 同步 / 同步+timeout / 异步 / 异步+timeout 共4种形态
  • get "Registration / Observation / Presence" Service
  • getSecurityStore
  • getModelProvider

leshan-server-cf

org.eclipse.leshan.server.californium，包含接口类及实现类。

LeshanServerBuilder和LeshanBootstrapServerBuilder协助创建Server。

ObserveUtil协助处理Observation相关。

leshan-server-demo

该工程是作为server实现的范例，是前后端分离的模式，包含：

  • Server后端，放在src/main/java/org/eclipse/leshan/server/demo
    这是一个java应用，从LeshanServerDemo的main函数启动。
  • credentials资源，放在src/main/resources/credentials
  • models资源，放在src/main/resources/models，是LwM2M定义的模型profile
  • web app前端，放在src/main/resources/webapp
    这是一个独立的SPA，基于angular 1.2.17实现。
    该web app通过http请求发送到Server获取响应。

工程整体打包成jar运行。内置jetty作为web app的服务。后端跟前端通过REST接口传递消息。

后端对外提供的几个REST接口 / servlet（随时可能改变）：

  • /event/*
  • /api/clients/*
  • /api/security/*
  • /api/objectspecs/*

leshan-client-core（略）

leshan-client-cf（略）

leshan-client-demo（略）

部分接口使用方法

从LeshanServer里面可以看出，主要提供了以下几个公开接口：

  • start() / stop() / destroy() - 启动停止相关
  • getRegistrationService() - 设备注册相关，可通过RegistrationService监听/查询设备注册/更新/下线情况
    • RegistrationListener
  • getObservationService() - 设备Observation相关
  • getPresenceService() - 设备Presence（在线情况？）
  • getSecurityStore() - Server安全设置？
  • getModelProvider() - Server支持的Model配置
  • send() - 通过此接口给设备发送Create/Read/Write/Delete/Execute/Discover/Observe+Request
  • getUnsecuredAddress() / getSecuredAddress() 获取Server访问地址
  • coap().getServer() 获取底层CoapServer实例

以下对于必要的接口进一步分析。

ModelProvider

LwM2M中把设备的所有可读/写/执行的属性视为Resource（资源）。将Resource根据其类型，组织在不同的Object（对象）中。OMA维护了一个Resource Registry（资源注册表）。可以通过已经定义的Object查看/下载其对应的Resource描述xml文件。从Resource Registry中可以看出Object ID的范围如下：

  • 0-1023，OMA定义的Objects
  • 1024-2047，OMA保留的Objects
  • 2048-10240，第三方标准组织或联盟定义的Objects
  • 10241-26240 / 26241-32768 / 32769-42768，公司/个人/供应商提供的Objects

说明：关于这部分内容我并不是非常理解，感觉似乎是第4部分可以自由定义，但要想不冲突，需要向OMA提交注册并得到认可，成为第3部分。

Resource ID也有范围，如下：

  • 0-2047，一般资源，每个Object中的Resource ID必须不同，但在不同Objects中可以重用
  • 2048-26240，公司/标准组织或联盟定义的资源
  • 26241-32768，私有资源，无需注册

举例来说，Device在LWM2M_Device-v1_0_3.xml中定义，其定义是It provides a range of device related information which can be queried by the LWM2M Server, and a device reboot and factory reset function。Device的Object ID是3，其中Model Number的Resource ID是1，Model Number的定义是A model identifier (manufacturer specified string)。对于LwM2M/Leshan来说，使用“/3/0/1”就可以唯一标识这个Resource（中间的0是Instance ID）。

从代码的角度来看，LeshanServer通过ModelProvider可以获得一个LwM2mModel。
在LwM2mModel中，包含Server所支持的所有ObjectModel的定义。
一个ObjectModel里面含有多个ResourceModel。
一个Client设备可能包含一个或多个ObjectModel。设备中的ObjectModel并不一定包含所有ResourceModel的值。
LeshanServer可以通过send()接口向Client设备发送各种请求，以创建/读取/写入/执行资源节点。
